一、用途和特點
GZG、GZGF系列自同步慣性振動給料機廣泛用于礦山、冶金、煤礦、建材、輕工、化工、電力、糧食等各行各業中，用以把塊狀、顆粒狀及粉狀物料從儲料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。GZG系列給料機為普通槽型，用于無特殊要求的物料給料，GZGF系列給料機為封閉槽形給料機，用于粉塵較大及揮發性物料的給料。
慣性振動給料機可配套反接制動控制箱，該控制箱可使給料機在短時間內迅速停機，使給料機快速通過共振區。另外還具有過流、過壓、斷相保護作用，還可應用戶要求，增加能耗制動、快慢加料、遠程控制及無級調速等功能。
GZG、GZGF系列自同步慣性振動給料機是一種經濟技術指標先進的給料設備，和其它給料設備相比具有以下特點：
- 體積小、重量輕、結構簡單緊湊；
- 安裝、維修方便、運行費用低；
- 效率高，給料能力大；
- 噪音低、有利于改善工作環境；
- 耗電小、功率因數高；
- 加配電機調速器后不需要調整偏心塊即可在一定范圍內方便地無級調節給料量。
二、主要技術參數
GZG系列自同步慣性振動給料機技術參數
|
項
目
技術
參數
型號 |
槽型尺寸
寬×長×高
mm |
生產率
t/h |
最大給
料粒度
mm |
振動
頻率
次/分 |
雙振幅
mm |
振動器
型號 |
額定
電壓
V |
額定
電流
A |
電源
頻率
HZ |
功率
kW |
整機重量kg) |
|
水平 |
-10o |
|
GZG403 |
400×1000×200 |
30 |
40 |
100 |
1450 |
4 |
ZG405 |
380 |
2×0.73 |
50 |
2×0.25 |
198 |
|
GZG503 |
500×1000×200 |
60 |
85 |
150 |
4 |
ZG405 |
2×0.73 |
2×0.25 |
208 |
|
GZG633 |
630×1250×250 |
110 |
150 |
200 |
4 |
ZG410 |
2×1.53 |
2×0.55 |
395 |
|
GZG703# |
700×1029×250 |
120 |
170 |
200 |
4 |
ZG410 |
2×1.53 |
2×0.55 |
389 |
|
GZG803 |
800×1500×250 |
160 |
230 |
250 |
4 |
ZG415 |
2×1.95 |
2×0.75 |
563 |
|
GZG903# |
900×1483×250 |
180 |
250 |
250 |
4 |
ZG415 |
2×1.95 |
2×0.75 |
613 |
|
GZG1003 |
1000×1750×250 |
270 |
380 |
300 |
4 |
ZG420 |
2×2.71 |
2×1.1 |
791 |
|
GZG1103# |
1100×1673×250 |
300 |
420 |
300 |
4 |
ZG420 |
2×2.71 |
2×1.1 |
854 |
|
GZG1253 |
1250×2000×315 |
460 |
650 |
350 |
4 |
ZG432 |
2×3.51 |
2×1.5 |
1099 |
|
GZG1303# |
1300×2040×300 |
480 |
670 |
350 |
4 |
ZG432 |
2×3.51 |
2×1.5 |
1117 |
|
GZG1503# |
1500×2250×300 |
720 |
1000 |
500 |
3.5 |
ZG440 |
2×5.19 |
2×2.2 |
1477 |
|
GZG1603 |
1600×2500×315 |
770 |
1100 |
500 |
4 |
ZG450 |
2×6.82 |
2×3.0 |
1555 |
|
GZG1803# |
1800×2325×375 |
900 |
1200 |
500 |
3 |
ZG450 |
2×6.82 |
2×3.0 |
2350 |
|
GZG2003 |
2000×3000×400 |
1000 |
1400 |
500 |
2.5 |
ZG450 |
2×6.82 |
2×3.0 |
2705 |
|
GZG705# |
700×1029×250 |
130 |
180 |
200 |
960 |
5 |
ZG609 |
2×1.66 |
2×0.55 |
385 |
|
GZG805 |
800×1500×250 |
170 |
250 |
250 |
5 |
ZG609 |
2×1.66 |
2×0.55 |
510 |
|
GZG905# |
900×1483×250 |
200 |
270 |
250 |
5 |
ZG609 |
2×1.66 |
2×0.55 |
561 |
|
GZG1005 |
1000×1750×250 |
290 |
410 |
300 |
5 |
ZG612 |
2×2.14 |
2×0.75 |
652 |
|
GZG1105# |
1100×1673×250 |
320 |
450 |
300 |
5 |
ZG618 |
2×2.97 |
2×1.1 |
795 |
|
GZG1255 |
1250×2000×315 |
500 |
700 |
350 |
5 |
ZG618 |
2×2.97 |
2×1.1 |
1002 |
|
GZG1305# |
1300×2040×300 |
520 |
720 |
350 |
5 |
ZG625 |
2×3.84 |
2×1.5 |
1070 |
|
GZG1505# |
1500×2250×300 |
780 |
1080 |
500 |
5 |
ZG636 |
2×5.55 |
2×2.2 |
1414 |
|
GZG1605 |
1600×2500×315 |
830 |
1190 |
500 |
5 |
ZG636 |
2×5.55 |
2×2.2 |
1720 |
|
GZG1805# |
1800×2325×375 |
970 |
1320 |
500 |
5 |
ZG645 |
2×7.28 |
2×3.0 |
2288 |
|
GZG1256 |
1250×2000×315 |
500 |
700 |
350 |
5 |
ZG625 |
2×3.84 |
2×1.5 |
1150 |
|
GZG1306# |
1300×2040×300 |
520 |
730 |
350 |
5 |
ZG625 |
2×3.84 |
2×1.5 |
1117 |
|
GZG1506# |
1500×2250×300 |
780 |
1080 |
500 |
5 |
ZG636 |
2×5.55 |
2×2.2 |
1654 |
|
GZG1606 |
1600×2500×315 |
830 |
1190 |
500 |
5 |
ZG636 |
2×5.55 |
2×2.2 |
1720 |
|
GZG1806# |
1800×2325×375 |
970 |
1300 |
500 |
5 |
ZG660 |
2×9.56 |
2×4.0 |
2985 |
|
GZG2006 |
2000×3000×400 |
1300 |
1800 |
500 |
5 |
ZG660 |
2×9.56 |
2×4.0 |
3166 |
注：1、型號末尾數字“3、4”為四級慣性電機“5、6”為六級慣性電機；
2、型號末尾奇數“3、5”為輕型給料槽，偶數“4、6”為重型給料槽；
3、帶“#”的型號，其槽體采用GZ系列電磁振動給料機相應尺寸；不帶“#”的型號其槽體采用國際標準槽型；
4、例：GZG403為槽寬400、配用四級慣性電機，輕型給料槽。

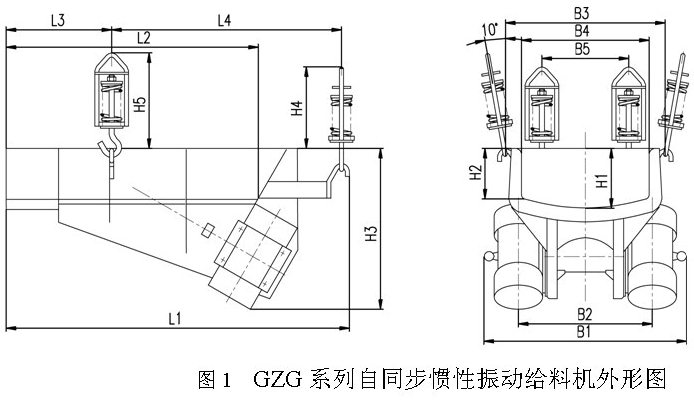

三、GZG系列自同步慣性振動給料機外形
